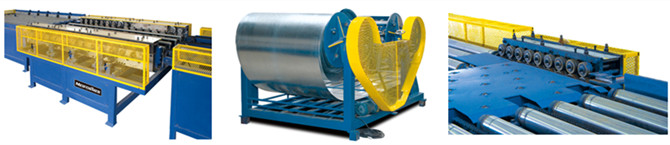

風管全自動生產線 6(B)
相比較TDF法蘭全自動風管6線(A型),TDF法蘭全自動風管6線(B型)只是實現聯合角咬口(東洋骨)的方式不一樣,TDF法蘭全自動風管6線(A型)的聯合角(東洋骨)的成型方式為:雄骨在生產線前面折彎而成,雌骨采用輥輪轆加工而成,但TDF法蘭全自動風管6線(B型)的聯合角(東洋骨)的成型方式為:雌雄骨均是采用輥輪轆加工而成,這樣會增加幾個傳輸平臺,這個客戶可根據自己的場地等要求來選擇。

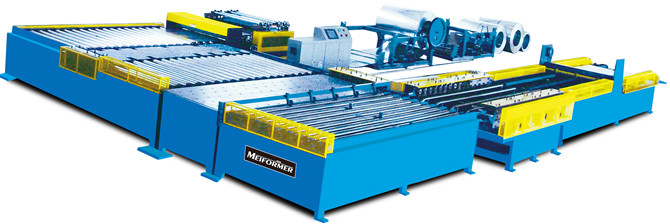

整條流水線結構布局合理,可呈“Z"、"U"型分布。
模塊化設計、可根據不同的需求選擇不同的功能的模塊進行靈活的組合。

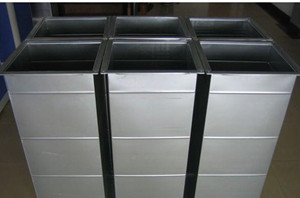

可自動實現如下功能;平板定尺寸開料、4片料風管加工、"L"型"U"型“口”型風管加工
自動加工完成風管的TDF/TDC和按扣式咬口
卷料自動送料系統、自動完成風管加強筋
卷料較平功能、自動完成風管加強筋
通用技術參數;
●材料厚度范圍;0.4-1.2mm
●板料寬度;1000-1300mm 1500mm
●長度精度;±0.5
●對角線精度;±0.8
●流水線速度(最大);18M/min
●驅動;全液壓
●壓筋;標準形式,符合風管制作工藝
●切槽切角;專業設計組合模具用于風管切槽切角,
適合TDF/TDC插接還法蘭,按扣式、聯合角咬口等風管制作。
●數控;日本三菱控制系統
